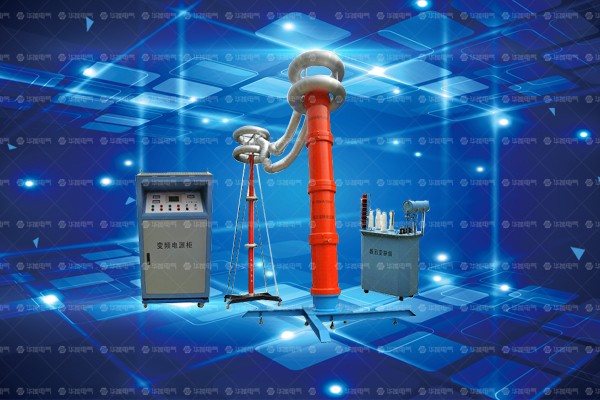

MF-225kVA/225kV變頻串聯諧振耐壓試驗裝置滿足220kV 電纜交流耐壓試驗，長度70m，試驗頻率30~300Hz,試驗電壓U≤216kV。
關于產品購買、技術維護等服務，歡迎致電027-83883650
系統技術參數
額定輸出電壓：0～225kV
諧振電壓波型：正弦波，波形畸變率＜1.0%
最大被試品電流：1A
最大試驗容量： 225kVA
輸出頻率：30～300Hz
工作時間：滿功率輸出下，連續工作時間60min
品質因素：30～90
輸入工作電源：單相220V或三相380V±10%，50Hz
環境溫度：－15℃～+40℃
相對濕度：＜90RH%，無凝露狀況
海拔高度：＜3500m
噪聲：≤50dB
系統執行標準
GB50150-2006 《電氣裝置安裝工程電氣設備交接試驗標準》
DL/T849.6-2004 《電力設備專用測試儀器通用技術條件第6部分：高壓諧振試驗裝置》
JB/T9641-1999 《試驗變壓器》
GB10229 《電抗器》
GB/T.311-1997 《高壓輸變電設備的絕緣與配合》
DL/T846-2004 《高電壓測試設備通用技術條件》
GB4793-1984 《電子測量儀器安全要求》
GB2900 《電工名詞術語》
GB4208 《外殼防護等級》
GB191 《包裝貯運標志》
GB/T16927-1997 《高電壓試驗技術》
主要部件的技術規范及性能
1、變頻電源控制箱 10kVA/220V/380V 1臺
1.1 技術參數
1.1.1 輸入工作電源：單相220V或三相380V±10%，50Hz。
1.1.2 輸出電壓和電流：0～400V，最大電流25A。
1.1.3 輸出頻率：0～300Hz，頻率調節細度0.1Hz，不穩定度＜0.05%。
1.1.4 額定輸出容量10kVA
1.1.5 外形尺寸和重量： 360×230×320mm；18kg
1.2 性能特點
1.2.1 參數設置：可對試驗電壓、耐壓時間、試驗模式、試驗電流、等參數進行設置或選擇。
1.2.2 試驗模式：手動試驗模式、自動試驗模式
a、手動試驗模式：具備升壓、調諧（含手動、自動）、降壓（手控自動）功能等。
b、自動試驗模式：進入試驗狀態后，自動進行調諧、升壓、計時、降壓、切斷主回路并轉到試驗結果界面。
1.2.3 保護功能及其信息提示：具備高壓過壓、低壓過流保護，以及失諧保護、零位、放電保護等多重保護功能。
1.2.4 數據存儲功能：試驗結果保存、回查等。
a、試驗結果：手動或自動試驗完畢后，在試驗結果界面中可顯示出試驗時的詳細參數，可將參數保存在存儲器中，該存儲器為非易失存儲器，可保存200次試驗記錄。
b、數據查詢：可將已保存的試驗結果數據顯示到屏幕上。
1.2.5自動穩壓功能：系統根據設定的試驗電壓或手動升壓結果，自動跟蹤并維持穩定的試驗電壓，電壓穩定度可達1%。
1.2.6 調頻范圍設定：調頻范圍可設為20～300Hz。
1.2.7 過壓保護功能：軟件過壓保護值，豐富的高壓過壓保護功能，更具安全性，有效保護人身、設備及試品的安全。
1.2.8過電流保護：可人工設定過電流保護值；當整套裝置的輸出電流達到保護整定值時，自動切除整套裝置
1.2.9擊穿保護：具有放電或閃絡保護功能，當高壓側發生對地閃絡時，自動切除整套裝置。不會對試驗設備和人身造成傷害，變頻電源內電子元件不會擊穿
1.2.10斷電保護：試驗電源斷電后，裝置能快速保護
2、激勵變壓器 10kVA/10kV/0.2kV/0.4kV 1臺
配置特點：將高電壓、小電流、短時間與低電壓、大電流、長時間的試品試驗分開處理，配置不同抽頭勵磁變，以保證勵磁變壓器的最大利用率及重量最輕。
2.1 技術參數
2.1.1 額定容量：10kVA
2.1.2 輸入電壓：0～400V
2.1.3 輸出電壓：10kV
2.1.4 工作頻率范圍：30～300Hz
2.1.5 工作時間：60min
2.1.6 外形尺寸和重量：360×280×360mm；65kg
2.1.7 適用范圍：電氣主設備試驗及電纜試驗
2.2 性能特點
2.2.1 激勵變?yōu)楦墒浇Y構，無漏油之慮。
2.2.2 高、低壓繞組及鐵芯間均設靜電屏蔽層，既是勵磁變壓器，又是隔離變壓器。
2.2.3 內置過壓保護，防止擊穿反擊。
3、高壓諧振電抗器 45kVA/45kV 5臺
3.1 技術參數
3.1.1 額定最高工作電壓：45kV（有效值）
3.1.2 額定最大工作電流：A（有效值）
3.1.3 額定容量：45kVA
3.1.4 額定電感量：100H
3.1.5工作頻率：30～300Hz
3.1.6 工作時間：60min
3.1.7 外形尺寸和重量：φ300×350mm；40kg/臺
3.2 性能特點
3.2.1 高壓諧振電抗器采用真空環氧整體澆注，外有憎水層，防潮性能好，絕緣耐熱等級F級，滿足干式電抗器國家規范要求。
3.2.2 電抗器為便攜式，體積小，重量輕。
3.2.3 電抗器配有防渦流絕緣底座，串聯時分組重疊，以降低總體高度減輕勞動強度，增強安全穩定性。
4、電容分壓器 250kV/500pF 1臺
4.1 技術參數
4.1.1 工作方式：純電容式
4.1.2 額定電壓：250kV有效值
4.1.3 額定電容量：500pF
4.1.4 工作頻率：30～300Hz
4.1.5 測量誤差：＜1.5%
4.1.6 外形尺寸和重量：φ120×1000mm；8kg（2節）
4.2 性能特點
4.2.1 額定電壓下可連續運行1小時。
4.2.2 在30～300Hz范圍內，其精度和穩定度保持要求不變。
4.2.3 在20℃、0.4～0.5UN下介損值：≤0.15
4.2.4 分壓比誤差：有效值時≤1.5%，
4.2.5 高、低壓臂的電容采用一致的介質結構，溫度系數小，角位移小，在30~300H內分壓比不變。
4.2.6 電壓測量通過專用測試引線引至變頻電源進行測量。
1、充分利用我公司在電子測量技術和電磁兼容方面的優勢，完全自主開發設計和生產該套設備所有組成部分包括：變頻電源、激勵變壓器、澆注式高壓電抗器和高精度電容分壓器。
2、具備手動/自動模式、大屏幕顯示、試驗參數設置，并具有自動計時及操作提示功能。
3、具備多項保護功能，如：過壓、過流保護、放電保護、失諧保護等。
